ある会社の事務所のトイレ改修工事です。
臭気が酷くトイレを改修することになりました。
男女2箇所ずつ計4箇所の改修です。
5月の連休中の工事です。

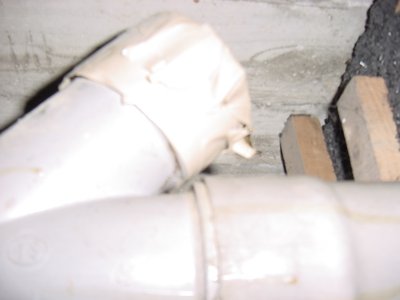

これは通気管という配管なんですが、テ−プで塞いであります。
どこかにつなぐ予定だったのでしょうか?
ここからも猛烈な臭いが漏れていました。

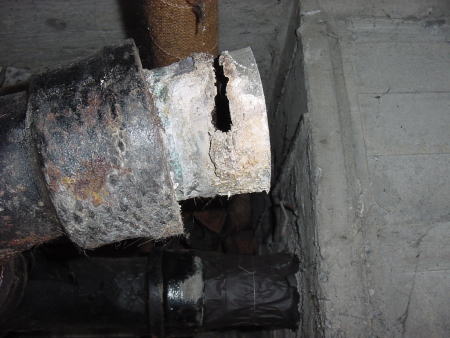

解体した配管の継ぎ手部分
そのほか配管が尿堰(おしっこが固まったもの)で詰まった写真もあるのですが、載せるのはやめておきます。

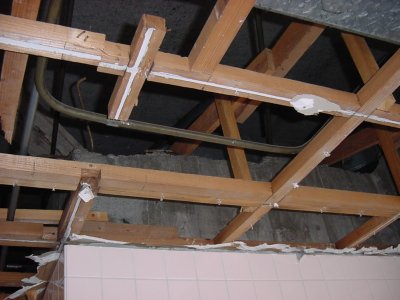

天井を解体します。


古い配管を撤去しています。

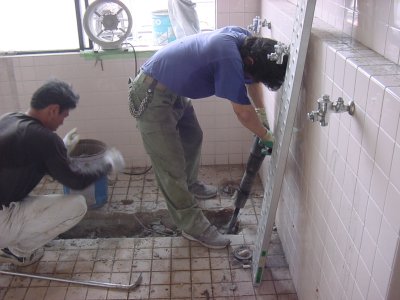

配管が通る部分のコンクリ−トをはつっています。

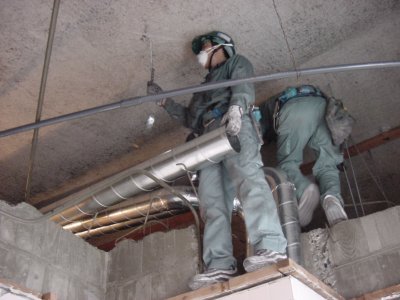

換気扇が無かったので、天井に埋め込み型の換気扇を取り付けます。そのためのダクトです。

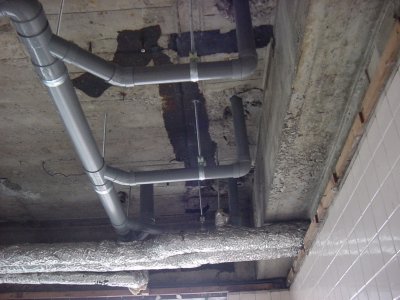

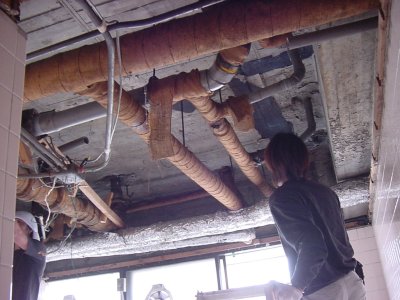

2階のトイレの配管です。
この後、音を防止するため配管に遮音材を巻き付けました。

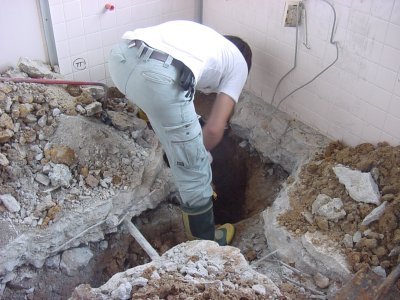

1階は土間を掘って配管します。

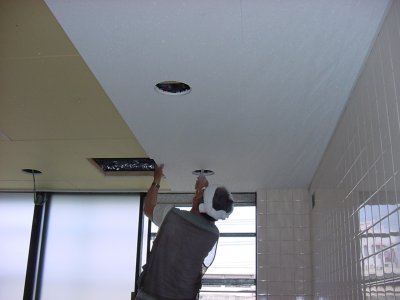

天井を貼っています。
天井は石膏ボ−ドを捨て貼り(下地)してトラバ−チン(ロックウ−ル化粧板)を貼っています。

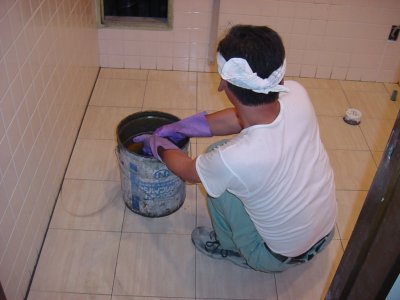

タイルを貼っています。

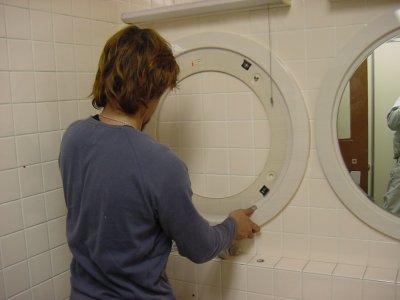

器具を取り付けていきます。

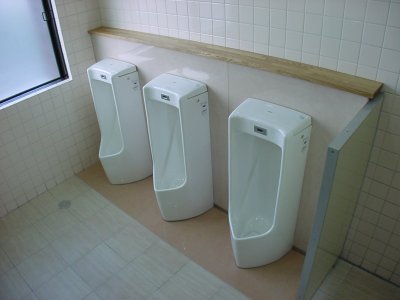

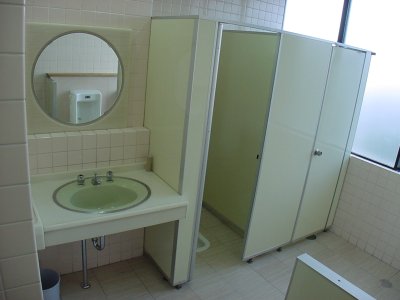

完成です。
トイレブ−スや一部の器具は既設品を利用しました。
完成した写真を見ると「何だこれだけか?」とお思いでしょうが、短い期間にこれだけの工事は結構大変です。
