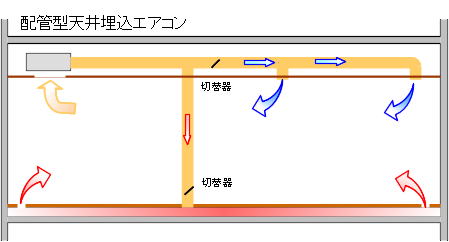

 配管型の天井埋め込みエアコンを使った床暖房です。特殊な機械は必要なく一般の市販品を使ってシステムを組むことができます。

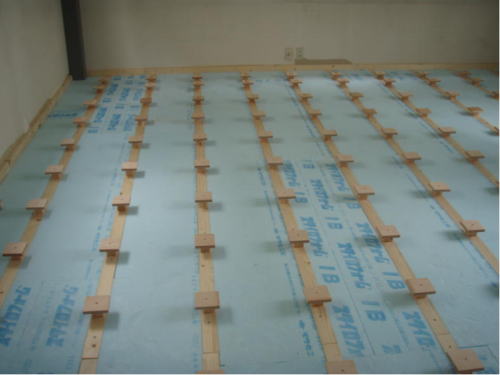

コンクリートスラブ(床)の上に断熱材を敷き束をたてたところ。

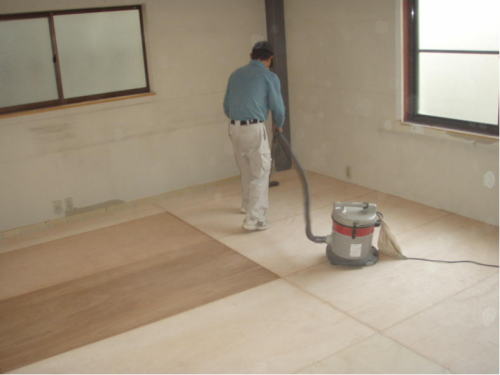

 床板を敷き詰めます。

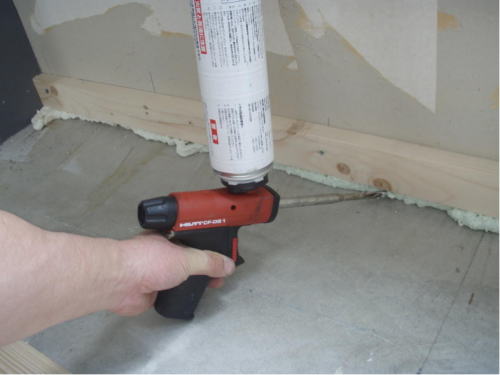

 隙間はあらかじめテープやコーキング、発砲式の断熱材でふさぎます。



 エアコン本体です。

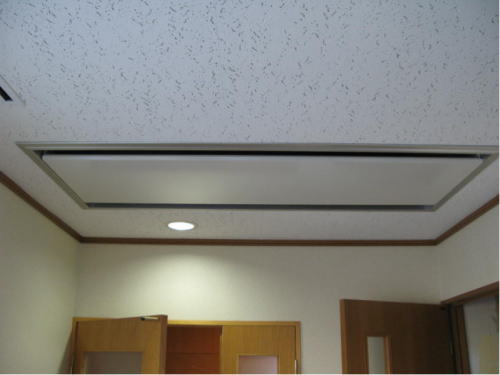

 天井の吹き出し口です。冷房時にここから吹き出します。エアコンからは配管でつながっています。

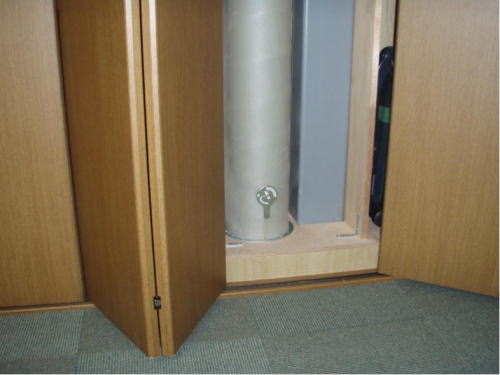

 エアコンから床に温風を送る配管です。この物件ではダクトをクローゼットの中に通しました。クローゼットの中の床が上がっているのは、空気をまんべんに床下に送るための空間(チャンバー)です。
床下の空間は7センチです。



 床吹出口です。暖房時温風は床を暖めたあとここから室内へ入ります。
