ステンレスパンチング床吹出口(床ガラリ)

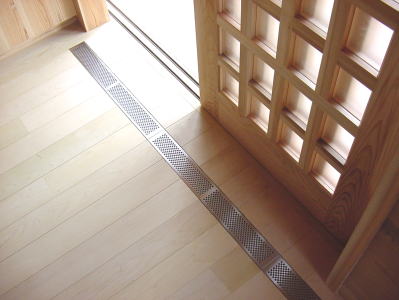

和室用ステンレスパンチング床吹出口、床ガラリ写真
ステンレスパンチング床吹出口は、強度と耐久性、意匠性を兼ね備えた空気式床暖房(床下エアコン)、基礎断熱工法などの床下換気用床ガラリです。
ステンレスパンチング床吹出口, 床ガラリ写真

空気式床暖房(床下エアコン)用のの住宅用の床吹出口のガラリです。(フロアー換気口、床ガラリ)


品質のよいステンレスをパンチグメタル風に加工しました
ステンレスの輝きで高い意匠性
無垢のステンレス板を使用しています。ステンレス無垢材で表面塗装等をしていませんので、自然素材住宅など素材を大切にする家にマッチします。 床吹出口、床ガラリ特徴


パンチング加工で強度に配慮
1.5mmの厚い無垢のステンレスを使い。パンチング加工により荷重が分散します。長穴仕様の物より高い強度持ちます。床吹出口、床ガラリ特徴


お求めやすい価格です。
パンチング吹出口は、材料は品質のよい厚いステンレス板を使用し、長穴仕様ものより多くの数の穴空け加工し、さらに曲げ加工を増やしています。材料と手間をかけたにもかかわらず、大変お求めやすい価格です。床吹出口、床ガラリ特徴
床吹出口、床ガラリ写真
ZY-602
床吹出口、床ガラリ写真
ZY-602
ステンレスにより高い耐久性。
ステンレス無垢材を使用するととにより、錆の問題を気にするこなく、洗面、台所など水まわりに使用できます。土足の床での使用などにもおすすめします。床吹出口、床ガラリ特徴

フィルタ-付きをごご用意しています。
フィルタ-が付属していますので、室内の埃が床下に落ちません。また室内より大引き、根太など床下が見えません。
(フィルターの使用を推奨しないソーラーシステムがあります。)
床吹出口、床ガラリ特徴

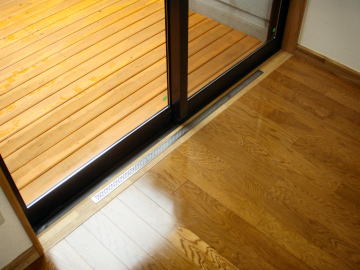

床ガラリ、床吹出口設置例 ZY402
ZY-402

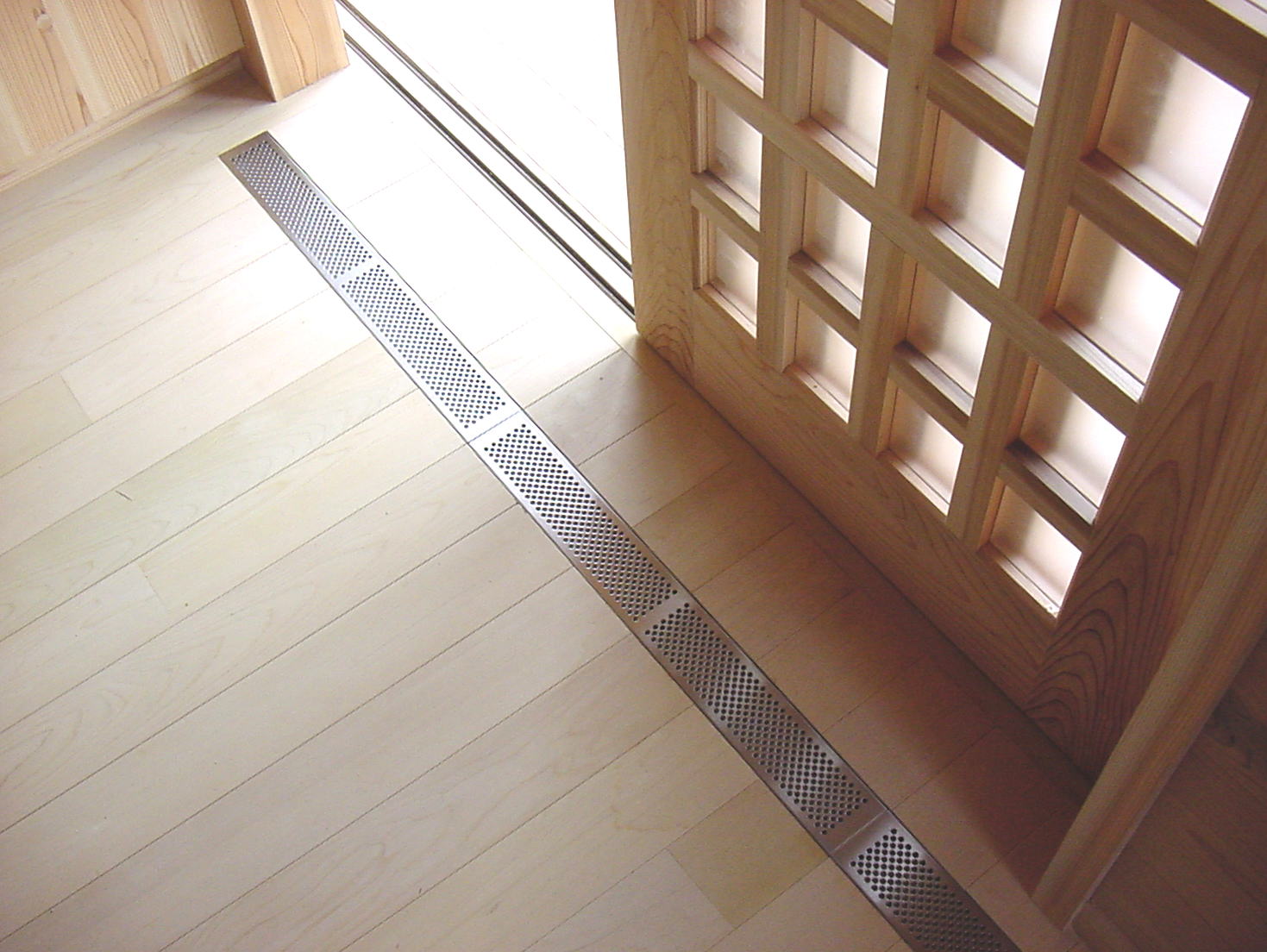

床ガラリ、床吹出口写真
OK-452
和室用床吹出口

和室用の床吹出口です。
吹出口の高さが高さが一寸八分(55mm)になっています。


 風量調整床吹出口
風量調整床吹出口、床ガラリ写真 風量が調整できる床吹出口です。
パンチグメタルが2重になっており内側をスライドさせることによって風量を調整できます。

(内外のガラリには若干の遊びがあり完全に空気の出入りを止めることはできません。

 床吹出口拡大写真全閉時  床吹出口、床ガラリ拡大写真全開時
床吹出口風量測定写真全閉時  床吹出口風量測定全開時
 風速計がゼロを示している。  風速計が1.4m/secを示しています。


 床吹出口、個々の各製品情報はこちらへ
   床ガラリ、布団かけ金物購入までの流れボタン
   床ガラリ、床吹出口の詳しい説明
↑カタログ・図面・取説はこちらから


床ガラリ、床吹出口のよくある質問
床ガラリ、床吹出口写真 床吹出口、床ガラリ拡大写真

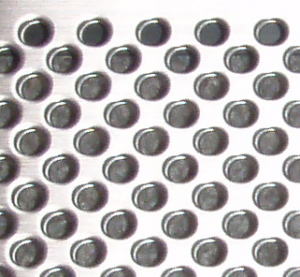

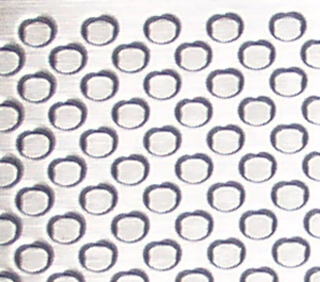

   丸穴5mmの穴が10mmピッチで並んでいます

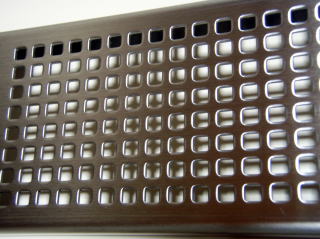

 床ガラリ、床吹出口角穴写真  床ガラリ、床吹出口角穴写真
   四角穴  TH621。
床吹出口 角穴丸穴比較 TH421 細巾角穴(上側)

ZY401 細巾丸穴(下側)
床吹出口横からの拡大写真
裏面にも曲げ加工されています。

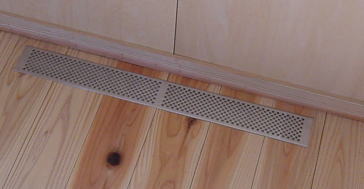

床吹出口の設置例写真
※データー圧縮のため画像が見苦しくなっています。
簡易フィルターについて
床吹出口 フィルター写真  フィルターは室内の埃を床下に落とさないため、また根太や床下が室内から見えないようにするためにつけております。
若干の抵抗がありますので通過風量、開口面積の算定等の時はご配慮下さい。

当店の床吹出口にフィルターはフィレドンエアフィルター白はPS/150N t=8mm±2
黒はFS1705  t=5.5mm±1.5を使用しています。


一般再生用フィルタと呼ばれる物で、数回の洗浄が可能です。
黒色フィルターは仕様が変更されました。
床吹出口 フィルター黒白   フィルターには使用最高温度があります。黒色FS1705の場合は60℃です。床暖房にご使用の場合はご注意下さい。
床ガラリ直下に加温コイル等熱源がある状況でお使いの場合は特にご注意ください。
 床ガラリフィルター性能表
 日本バイリーン(株)様のカタログより抜粋

施設建築などでのご採用について

当店の床吹出口は一般住宅でのご使用を想定して設計しております。学校、幼稚園、保育園、事務所、店舗などの不特定多数の人が利用する施設建築などでのご採用の場合、特に安全性のご検討を十分にお願いします。


温風式床暖房でのご採用について

温風式の床暖房システムにおいてご採用の場合は 温風の吹出温度のご検討をお願いします。温風の吹出温度が高いと吹出口が高温になり、やけど等をする可能性があります。
特定商取引に関する法律に基づく表示

床吹出口のカタログ、取説、図面など

当店の商品のご購入について。
当店商品はすべて直売とさせて頂いています。各製品のご注文、ご質問につきましては、当店までお気軽にお問い合わせ下さい。
 床ガラリ、布団かけ金物購入までの流れボタン
この商品をCCFシステムの物件で、ご使用の場合は
(株)駒匠様でのお取り扱いです。
この商品をFITZソ-ラの物件に、ご使用の場合は
(有)住環境研究所様のお取り扱いです。

 この商品をBEシステムの物件で、ご使用の場合は
(株)ウェル様でのお取り扱いです
この商品をEシステムの物件に、ご使用の場合は
(株)オンレイ様のお取り扱いです。

Eシステム加盟の工務店はこちらから
商品情報がご覧いただけます。

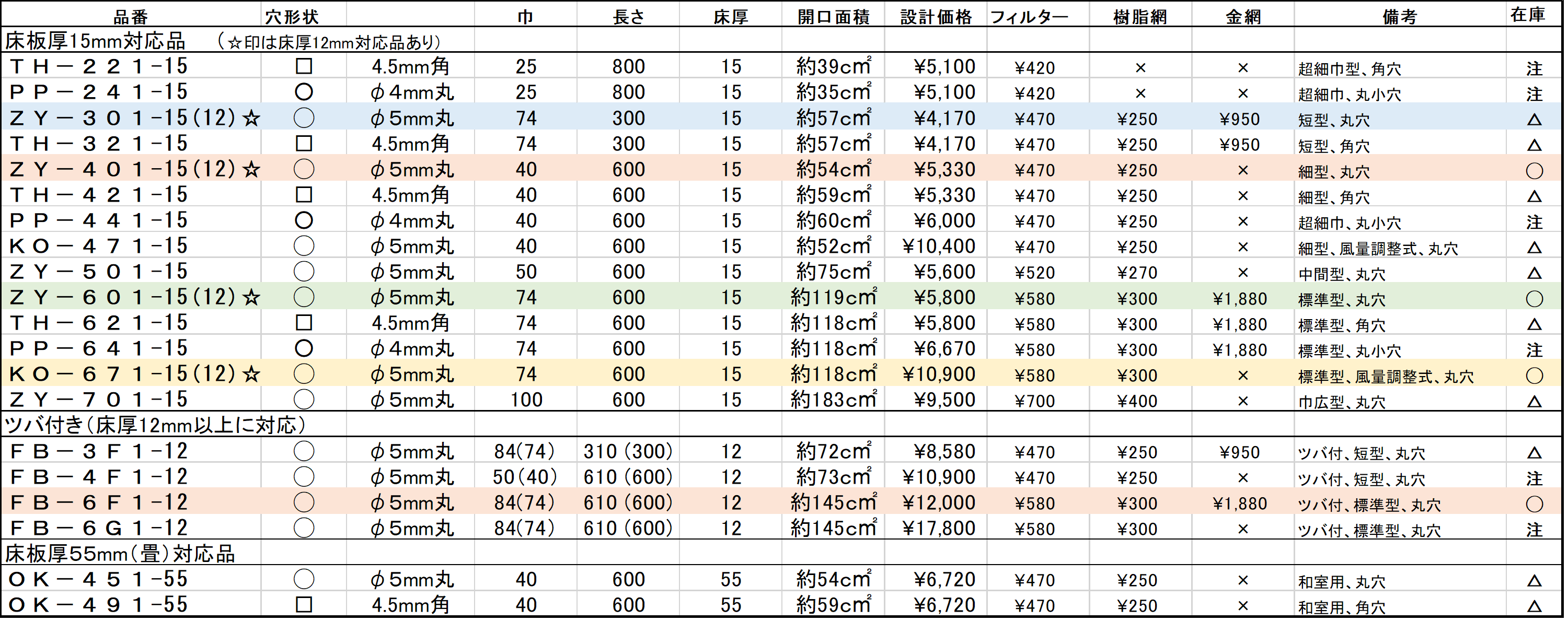

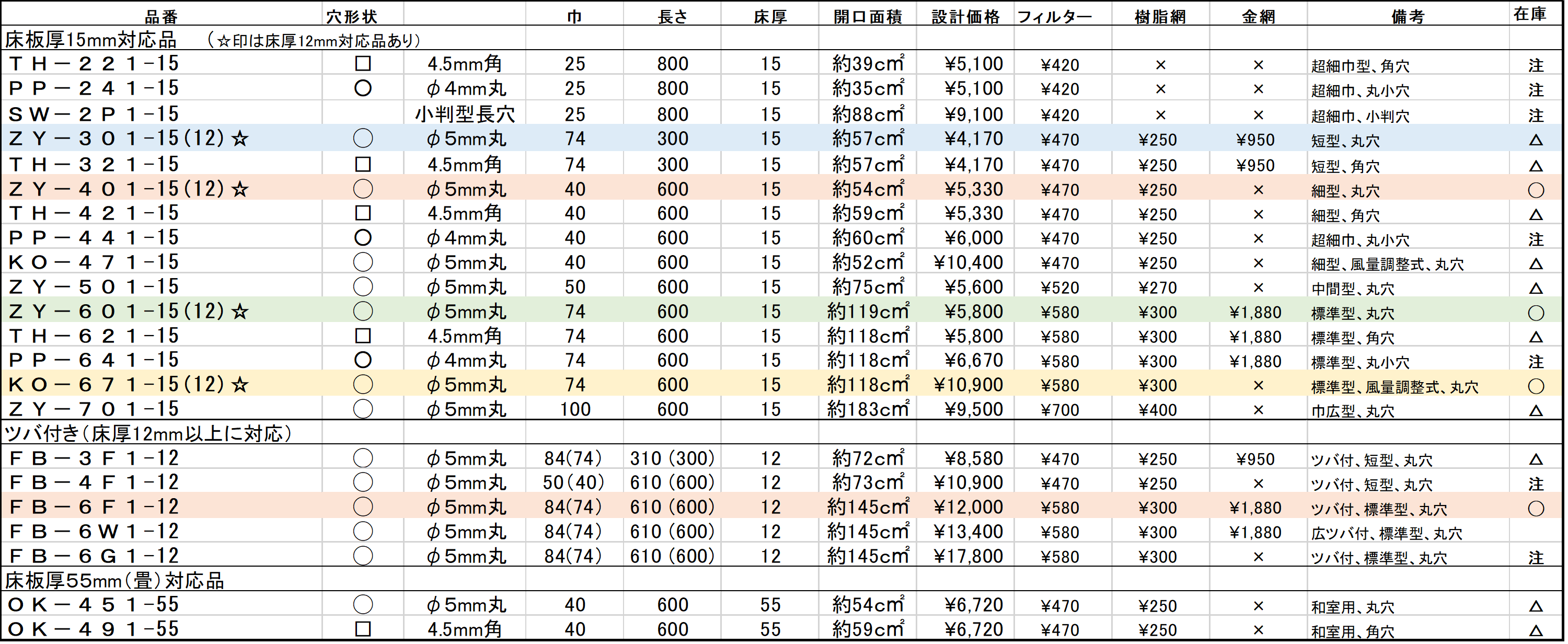

規格表
床ガラリ、床吹出口、品番表
※フィルター付きの商品は品番が変ります。◯◯-△△◆-□□
◆の番号が変わります。フィルター無=1 フィルター白=2 フィルター黒=3

※規格表の括弧内は床開口寸法です。開口作業時は実物をお取り寄せの上現物あわせをお すすめします。
※価格、仕様は予告なく変更することがあります。別途に消費税、送料を頂戴します。

ZY802は床下にファンコンベクターを置く場合の吸い込み口用です。
ZY802製造上の理由から若干の反りと溶接痕があります。ご了解の上ご注文ください。

ZY802に黒のフィルターの設定はありません。
在庫少量の表示がある製品は在庫が少ないので、在庫切れの場合があります。
受注生産品は納期がかかる場合があります。
