くし型金物
くし型金物うすガラリ用NR-P75-4、 NR-P90-5発売のお知らせ


木製床ガラリ製作補助金物
自由な樹種で
  自由な長さの床ガラリを

    現場で製作することが出来ます。

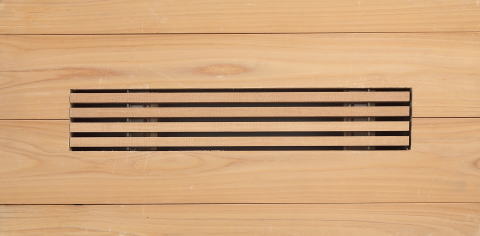

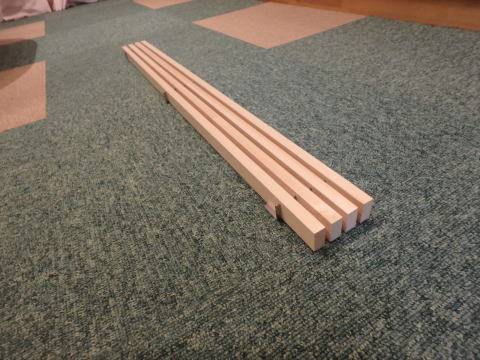

木製床ガラリ写真

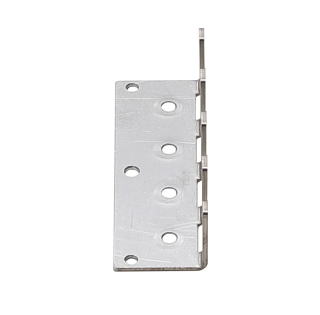

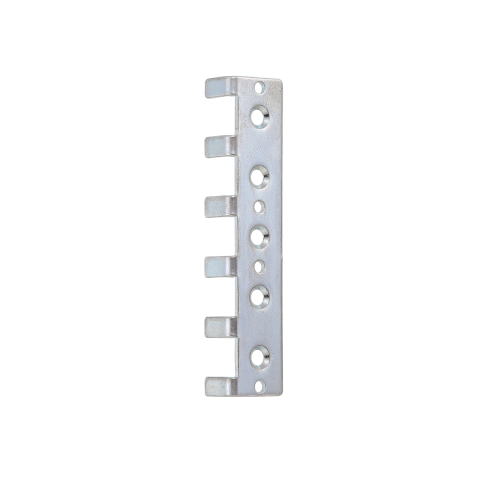

木製床ガラリ製作補助金物横からの写真 TP75-4型
木製床ガラリ製作補助金物横からの写真   木製床ガラリ製作補助金物横からの写真

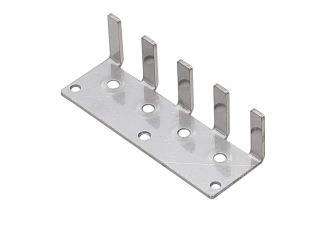

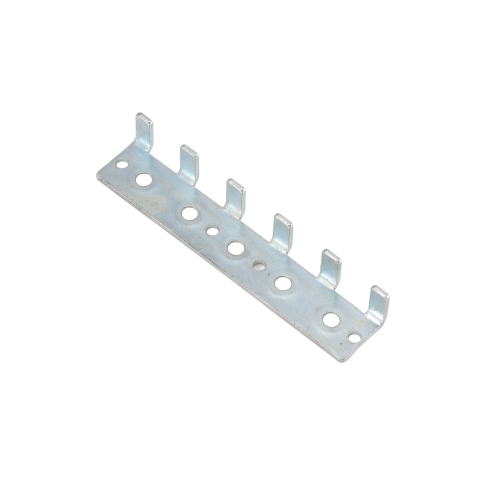

 木製床ガラリ製作補助金物上からの写真

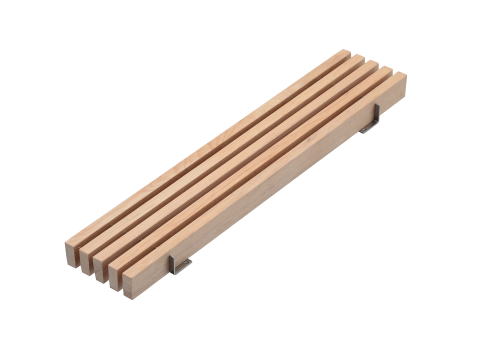

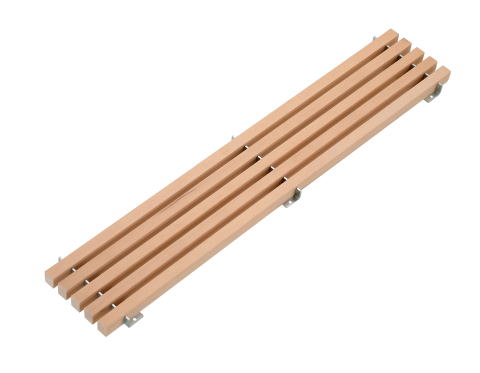

木製床ガラリ組立て例   木製床ガラリ組立て例

組立て例 米栂材

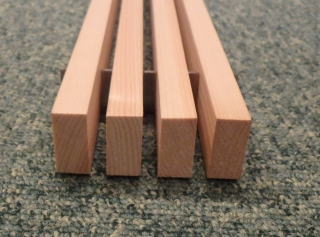

組立て例 裏面より

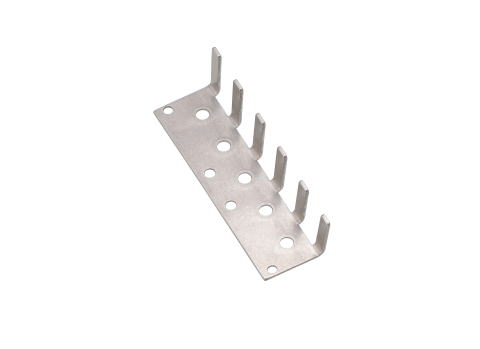

 TP90-5型
組立て例

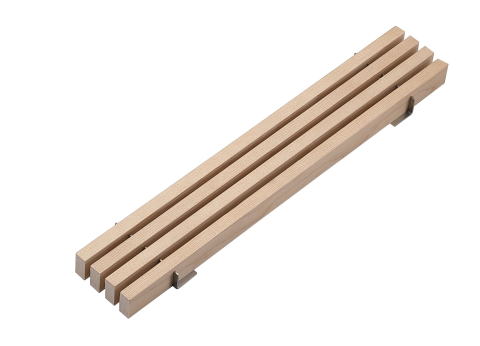

 木製床ガラリ組立て例

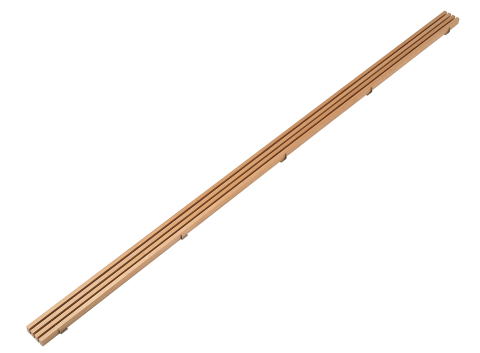

長い長さのガラリも製作可能です。

 新発売くし型金物うすガラリ用
 くし型金物薄ガラリ用は床厚15mm以上のフローリングなどの仕上げ材に対応します。

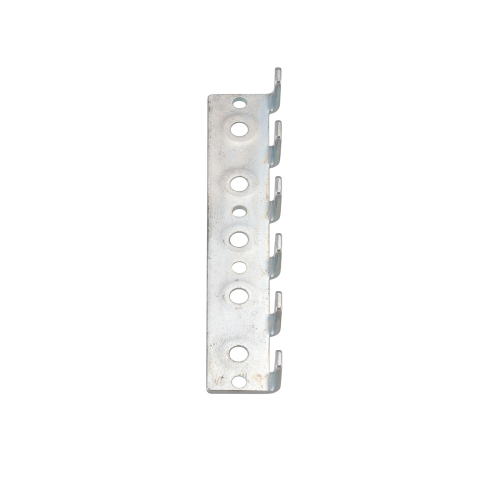

 NR-P90-5

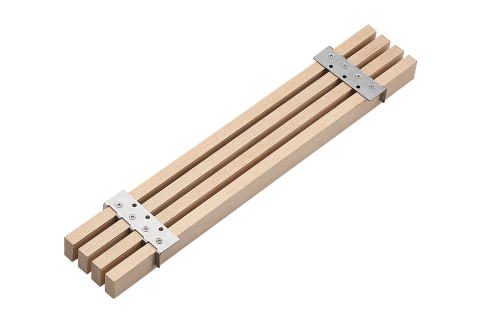

 組立例
うすガラリ用のくし型金物は鋼板ユニクロメッキ仕上げです。
 特許第6863616号 格子用金具、及び、格子
自由な樹種で
  自由な長さの床ガラリを

    現場で製作することが出来ます。

製品の特徴

くし型金物は、自由な樹種を使って、自由な長さの木製床ガラリを現場で簡単製作していただく事が出来きる木製床ガラリ製作補助金物です。

木製の床ガラリは他社様から多数発売されています。
しかし、樹種が限られ床の仕上げ材と合わない。既製品のため長さが融通がきかない。等の問題がありました。

現場で床ガラリを製作するのは簡単ではありませんでした。ほぞや欠きなどの加工は時間も手間もかかります。しかし木は反りやねじれの問題があります。

くし型金物はくし型に加工した金属板によって、桟の間隔を一定に保ち桟を回転拘束することによって、反りやねじれを防止します。くし型金物は桟に打ち込んでビスで固定するだけで、ほぞや欠きを加工する手間を省力化します。


 使用方法
木製床ガラリ製作補助金物写真図面

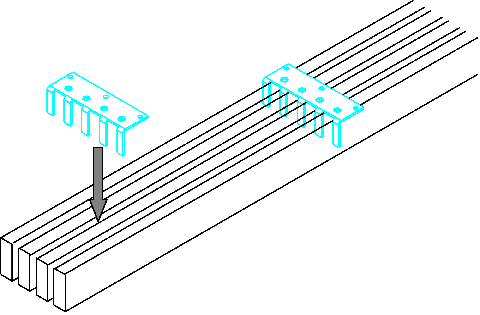

 所定の寸法に加工した桟にくし型金物を打ち込みます。

 木製床ガラリ製作補助金物写真図面

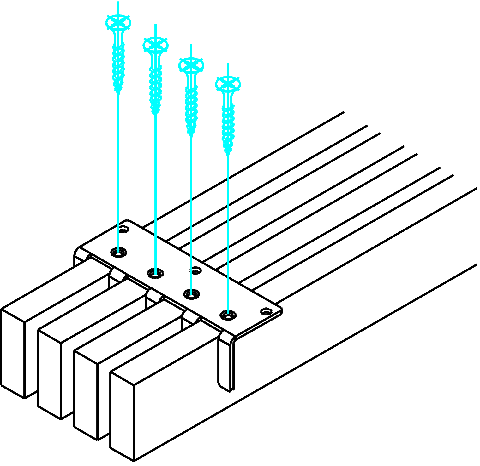

ガラリの裏側になる方からビスを締めて、金物を桟に固定します。

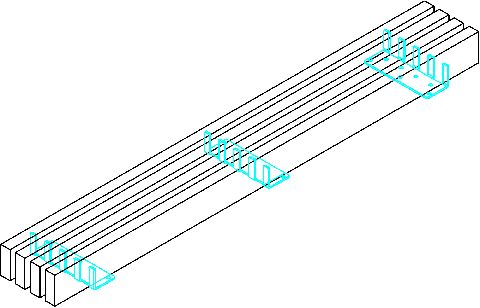

 木製床ガラリ製作補助金物図面
 両側を所定の長さに切断して、完成です。


 木製床ガラリ製作補助金物写真  木製床ガラリ製作補助金物写真



木製床ガラリ製作補助金物
暫定版の図面・取説はこちらからダウンロード出来ます。↓
くし型金物パンフレット
厚ガラリ用
くし型金物TP-75-4型図面
くし型金物TP-90-4型図面
くし型金物TP-90-5型図面
くし型取扱説明書(厚ガラリ用)
薄ガラリ用
くし型金物NR-P75-4型図面
くし型金物NR-P-90-5型図面
くし型取扱説明書(薄ガラリ用)

当店の商品のご購入について。


当店商品はすべて直売とさせて頂いています。各製品のご注文、ご質問につきましては、当店までお気軽にお問い合わせ下さい。

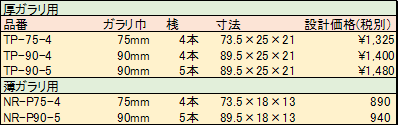

  ※税抜き価格 別途消費税を頂戴します。

 消費税・梱包運送費は別途に必要です。
価格、仕様などは予告なく変更することがあります。
床ガラリ Z型金物販売
令和5年11月10日
くし型金物発売のお知らせ
当店製品のご愛顧ありがとうございます。

木製床ガラリ製作補助金物”くし型金物”の新製品NR型を発売いたします。フローリング等床仕上げ材の厚み内で収まる設計になっています。

12月出荷開始予定です。

よろしくお願いします。
