メッキ鋼板製塗装床ガラリ

スチールパンチング床吹出口(床ガラリ)


スチールパンチング床吹出口は、経済性、施工性を重視した空気式床暖房、基礎断熱の床下換気用床ガラリです。
このガラリは鉄製です。ステンレス製ではありません。水回り、土足の床でのご使用はお勧め出来ません。


空気式床暖房の住宅用の床吹出口のガラリです。(フロアー換気口、床ガラリ)

メッキ鋼板に塗装をして床ガラリを作りました。
ツバ付きで簡単施工
ツバ付きの構造で開口作業が楽に行えます。


床吹出口、床ガラリ特徴
強度が向上しています。
厚さ1.6mmの厚いボンデ鋼板を使用しています。標準型は穴を分割しました。強度が向上しています。裏側にも曲げ加工をおこない、

床吹出口、床ガラリ特徴
お求めやすい価格です。
ツバ付きの床吹出口としてはお求め安くなっています。

床吹出口、床ガラリ特徴

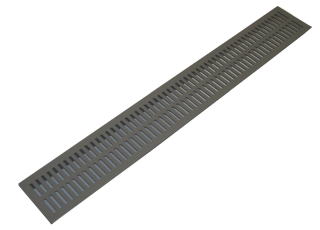

WE611-12

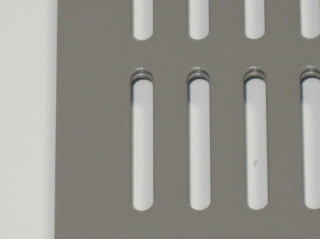

長穴型の場合
1つの金型でいろいろな寸歩の穴を開けることが出来る追い抜きという手法をとらずに、専用の金型を製作し、1つの穴を一つの金型で抜いています。そのため穴の部分に継ぎ手がなく美しく仕上がっています。
細部にも気を遣っています。
小判型の穴は専用の金型を製作して美しく仕上がっています。塗装も通常より一工程増やして丁寧に仕上げています。

床吹出口、床ガラリ特徴
フィルタ-付きをごご用意しています。
フィルタ-が付属していますので、室内の埃が床下に落ちません。また室内より大引き、根太など床下が見えません。
(フィルターの使用を推奨しないシステムがあります。)
床吹出口、床ガラリ特徴

WE681-12

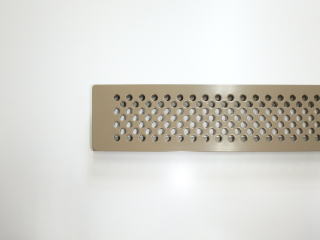

丸穴の場合、穴の配置を工夫して開口率を当店従来品より改善いたしました。
専用の金型を製作しひずみも最小限に抑えています。

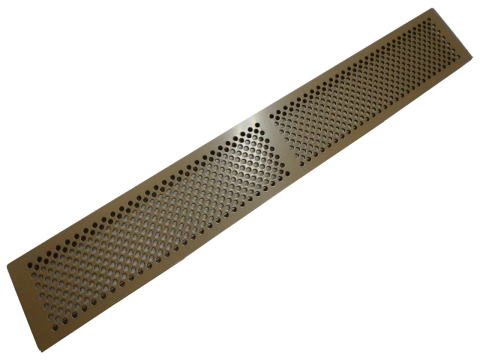

WE481-12



   塗装の色につきましてはPCのモニター、カタログ等では印象が変わります。日塗工の装用標準色見本帳でご確認下さい。
色  茶色  日本塗料工業会 22-50D (A版)
簡易フィルターについて

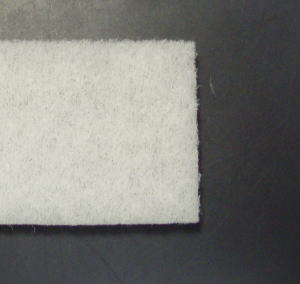

床吹出口 フィルター写真  フィルターは室内の埃を床下に落とさないため、また根太や床下が室内から見えないようにするために御用意しています。
若干の抵抗がありますので通過風量、開口面積の算定等の時はご配慮下さい。

当店の床吹出口にフィルターはフィレドンエアフィルター白はPS/150N t=8mm±2
黒はFS1705  t=5.5mm±1.5を使用しています。


一般再生用フィルタと呼ばれる物で、数回の洗浄が可能です。
黒色フィルターは仕様が変更されました。

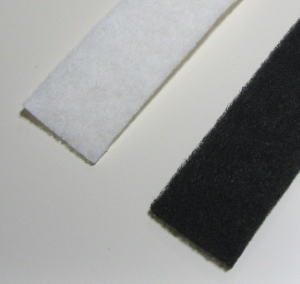

床吹出口 フィルター黒白   フィルターには使用最高温度があります。黒色FS1705の場合は60℃です。床暖房にご使用の場合はご注意下さい。
床ガラリ直下に加温コイル等熱源がある状況でお使いの場合は特にご注意ください。

 日本バイリーン(株)様のカタログより抜粋

施設建築などでのご採用について

当店の床吹出口は一般住宅でのご使用を想定して設計しております。学校、幼稚園、保育園、事務所、店舗などの不特定多数の人が利用する施設建築などでのご採用の場合、特に安全性のご検討を十分にお願いします。


温風式床暖房でのご採用について

温風式の床暖房システムにおいてご採用の場合は 温風の吹出温度のご検討をお願いします。温風の吹出温度が高いと吹出口が高温になり、やけど等をする可能性があります。

 水回り、土足の床でのご採用について

基材がメッキ鋼板の塗装を施した物です。キッチン、洗面、トイレなど水回りの床でのご採用。土足でで利用する床でのご採用はお勧め出来ません。錆びや塗料が剥げる可能性があります。

 ※フィルター付きの商品は品番が変ります。◯◯-△△◆-□□
◆の番号が変わります。フィルター無=1 フィルター白=2 フィルター黒=3

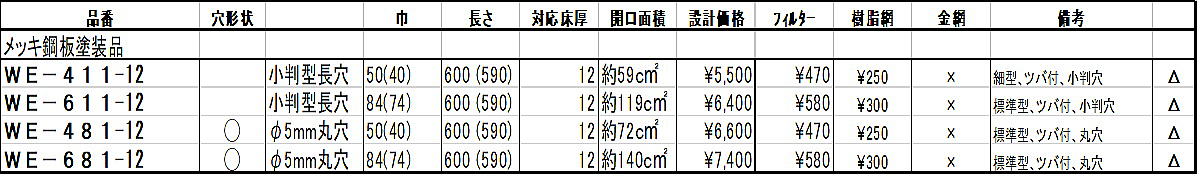

※規格表の括弧内は床開口寸法です。開口作業時は実物をお取り寄せの上現物あわせをお すすめします。
※価格、仕様は予告なく変更することがあります。別途に消費税、送料を頂戴します。



特定商取引に関する法律に基づく表示

カタログ・図面・取説はこちらから


当店の商品のご購入について。
当店商品はすべて直売とさせて頂いています。各製品のご注文、ご質問につきましては、当店までお気軽にお問い合わせ下さい。

の商品をFITZソ-ラの物件に、ご使用の場合は
(有)住環境研究所様のお取り扱いです。
この商品をCCFシステムの物件で、ご使用の場合は
(株)駒匠様でのお取り扱いです。
 この商品をBEシステムの物件で、ご使用の場合は
(株)ウェル様でのお取り扱いです。



本製品は(株)真鍋金属製作所様(大阪府東大阪市)のご協力で生産しております。
