床吹出口各製品のご紹介。
品番をクリックして下さい。  各製品の情報と図面がダウンロード出来ます
形状 ステンレス 5mm 丸穴  ステンレス 角穴  ステンレス 4mm丸穴 メッキ鋼板 小判型長  メッキ鋼板 5mm丸穴  巾広型  ＺＹ７０１          標準型 ＺＹ６０１ ＴＨ６２１  ＰＰ６４１      短型 ＺＹ３０１ ＴＨ３２１       中間巾  ＺＹ５０１         細巾  ＺＹ４０１ ＴＨ４２１ ＰＰ４４１      超細巾   ＴＨ２２１ ＰＰ２４１      和室用 ＯＫ４５１ ＯＫ４９１        風量調整型 ＫＯ６７１          風量調整型細型  ＫＯ４７１         ツバ付標準型 ＦＢ６F１    ＷＥ６１1  ＷＥ６８１ ツバ付短型  ＦＢ３Ｆ１          ツバ付細巾  ＦＢ４Ｆ１      ＷＥ４１1  ＷＥ４８１ ツバ付風量調整  ＦＢ６G1          緑の枠の製品は床板厚12mm対応品があります。
取り扱い説明書    製品についてのお問い合わせ 原工務店 ＴＥＬ０６－６７０４－６２２３ ＦＡＸ０６－６７０４－６２７７ お問い合わせのページへ  床吹出口取扱説明書　　　PDF  パンフレット,施工例写真,カタログなど ＳＵＳ床吹出口パンフレット　　PDF  床吹出口カタログ　　　PDF    ＳＵＳ床吹出口納品現場　　　PDF    当店の商品のご購入について。 当店商品はすべて直売とさせて頂いています。各製品のご注文、ご質問につきましては、当店までお気軽にお問い合わせ下さい。
	ご注文の集中などにより在庫切れの場合がございます。 お早めにご連絡頂くと幸いです。
	通常の在庫品です。
	補助的な商品です。在庫は少なめです。
	原則受注生産品です。ごく少数の在庫のみ御用意しています。
ＺＹシリーズ
平成１６年の発売以来当店の標準品です。シンプルなデザインです。

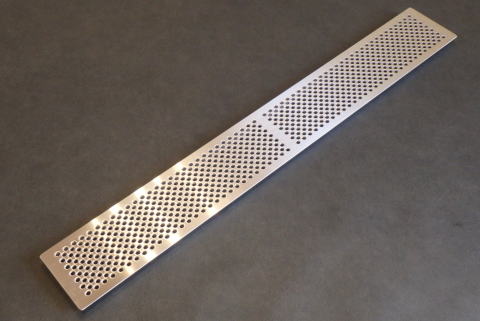

ＺＹ６０１-15(12) 標準型丸穴床吹出口  床厚15mm対応品    床厚12mm対応品         ７４×６００×１５の通常タイプの床吹出口です。使いやすい巾と長さです。当店ではもっとも沢山のお買い上げを頂いております。    品番 ＺＹ６０１   巾 ７４   長さ ６００   高さ １５   開口面積 １１９ｃ㎡   設計価格 \5,800-  税込価格 \6,380-  床厚12mm対応品があります。　ZY601-12mm 簡易フィルターまたは樹脂網、金網の装着が可能です。  フィルター付きの商品は品番が変ります。ＺＹ－６０◆－□□◆の番号が変わります。 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　金網付=5 フィルターについての説明はこちらから フィルターの設計価格は\580-（税込\630-）です。 樹脂網|\300-　(税込\330-)　金網\1880-(税込2068-)  床吹出口ZY601図面　　 　　　　 　　PDF(185kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。

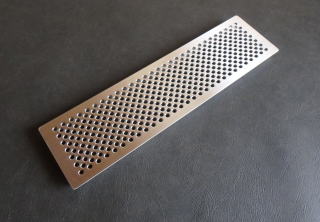

ＺＹ３０１-15（１２） 短型丸穴床吹出口         ７４×３００×１５の短型の床吹出口です。通常の半分の長さで、洗面所・トイレなど狭い部屋に設置します。    品番 ＺＹ３０１   巾 ７４   長さ ３００   高さ １５   開口面積 ５７ｃ㎡   設計価格 \4,170-  税込価格 \4,587-   床厚12mm対応品があります。　ZY301-12mm 簡易フィルターまたは金網の装着が可能です。  フィルター付きの商品は品番が変ります。ＺＹ－３０◆－□□　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　金網付=5 フィルターについての説明はこちらから フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)　金網\950-(税込1045-)　です。  床吹出口ZY301図面　　 　　　　 　　PDF(108kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＺＹ４０１-15(12) 細巾丸穴床吹出口  床厚15mm対応品    床厚12mm対応品         ４０×６００×１５の細巾の床吹出口です。通常の約半分の巾で、洗面所・トイレなど狭い部屋に設置します。 また吹出口をシャープに見せたい時にもおすすめです.    品番 ＺＹ４０１   巾 ４０   長さ ６００   高さ １５   開口面積 ５４ｃ㎡   設計価格 \5,330-   税込価格 \5,863-   床厚12mm対応品があります。　ZY４01-12mm  フィルター付きの商品は品番が変ります。ＺＹ－４０◆－□□　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4 フィルターについての説明はこちらから フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)です。   床吹出口ZY401図面　　 　　　　　　 PDF(112kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。

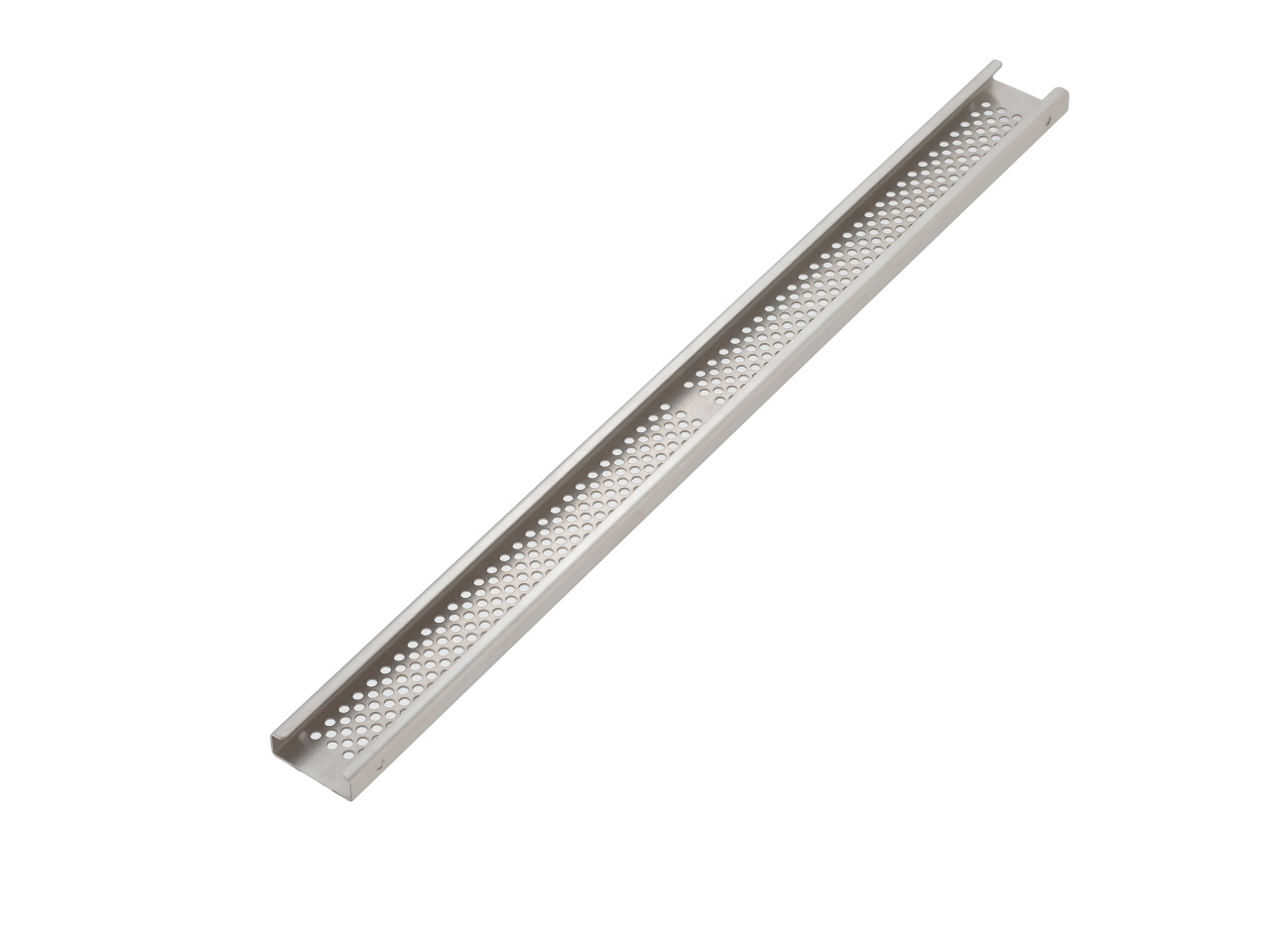

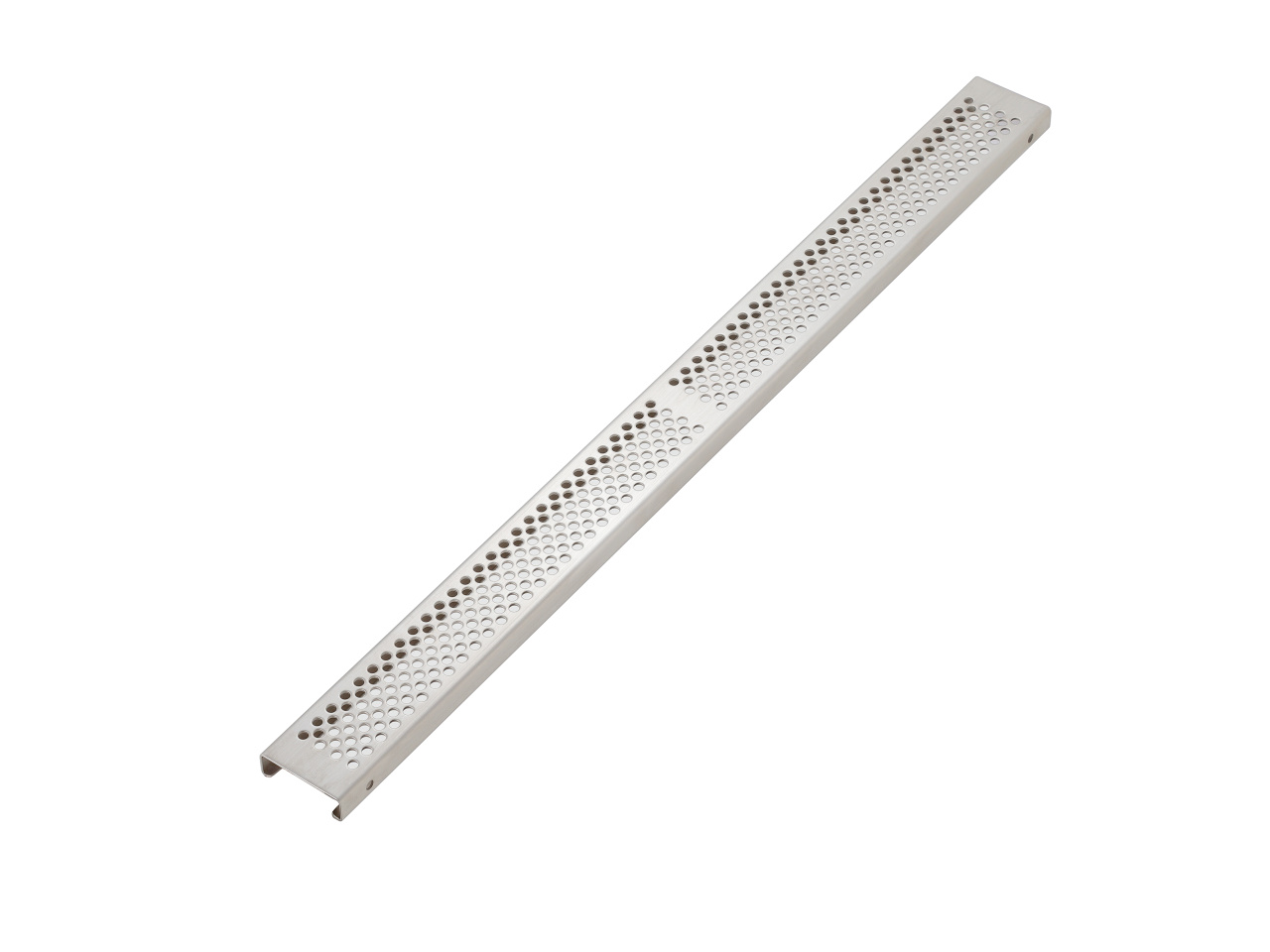

ＺＹ5０１-15(12) 中間巾丸穴床吹出口  床厚15mm対応品    2022年11月中旬より出荷開始      ５０×６００×１５の細巾の床吹出口です。通常の約半分の巾で、洗面所・トイレなど狭い部屋に設置します。 また吹出口をシャープに見せたい時にもおすすめです.    品番 ＺＹ５０１   巾 ５０   長さ ６００   高さ １５   開口面積 75ｃ㎡   設計価格 \5,600-   税込価格 \6,160-  フィルター付きの商品は品番が変ります。ＺＹ－５０◆－□□　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4 フィルターについての説明はこちらから フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)です。   床吹出口ZY501図面　　 　　　　　　 PDF(112kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＺＹ７０１-15 巾広巾丸穴床吹出口       １００×６００×１５の広巾の床吹出口です。標準型より1.5倍の開口面積があります。少ない枚数で広いか開口が必要な時に便利です。 巾が広いため若干ひずみが大きくなっています。    品番 ＺＹ７０１   巾 １００   長さ ６００   高さ １５   開口面積 １８３ｃ㎡   設計価格 \9,500-   税込価格 \10,450-         フィルター付きの商品は品番が変ります。ＺＹ－７０◆－□□　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　 フィルターについての説明はこちらから  フィルターの設計価格は\700-（税込\770-）です。 樹脂網|\400-　(税込\440-)です。   床吹出口ZY701図面　　 　　　　　　 PDF(657kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＴＨシリーズ

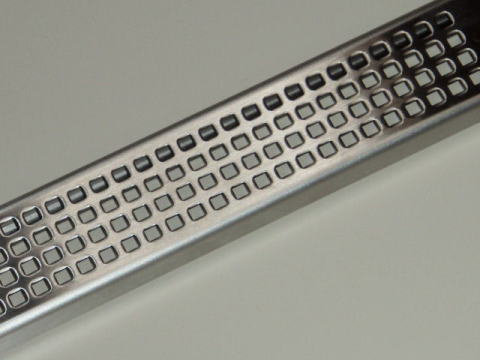

ＺＹシリーズと同じく標準型の床吹出口です。穴が丸で無く角穴になっています。  角穴で意匠性を重視しました。穴の大きさは４．５ｍｍ角です。更に穴の角がＲになっており穴の対角線を６ｍｍ以下になるようし、床下への小さな物の落下にも配慮しています。
ＴＨ６２１-15 標準角穴床吹出口         ７４×６００×１５の通常タイプの床吹出口です。使いやすい巾と長さです。穴が丸から角になっただけでＺＹ－６０１と基本的な仕様は同じです。    品番 ＴＨ６２１   巾 ７４   長さ ６００   高さ １５   開口面積 １１８ｃ㎡   設計価格 \5800-   税込価格 \6,380-   簡易フィルターまたは金網の装着が可能です。 フィルター付きの商品は品番が変ります。ＴＨ－６２１◆－１５　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　金網付=5 フィルターについての説明はこちらから フィルターの設計価格は\580-（税込\630-）です。 樹脂網|\300-　(税込\330-)　金網\1880-(税込2068- 角穴床吹出口TH621図面　 　 　PDF(106kb) 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＴＨ３２１-15 短型角穴床吹出口       ７４×３００×１５の短型の床吹出口です。通常の半分の長さで、洗面所・トイレなど狭い部屋に設置します。穴が丸から角になっただけでＺＹ－３０１と基本的な仕様は同じです。    品番 ＴＨ３２１   巾 ７４   長さ ３００   高さ １５   開口面積 ５７ｃ㎡   設計価格 \4,170-   税込価格 \4,587-  簡易フィルターまたは金網の装着が可能です。 フィルター付きの商品は品番が変ります。ＴＨ－３２◆－１５　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　金網付=5 フィルターについての説明はこちらから フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)　金網\950-(税込1045-)　です。  床吹出口TH321図面　　 　　　　 　　PDF(108kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＴＨ４２１-15 細巾角穴床吹出口         ４０×６００×１５の細型の床吹出口です。使いやすい巾と長さです。穴が丸から角になっただけでＺＹ－４０１と基本的な仕様は同じです。    品番 ＴＨ４２１   巾 ４０   長さ ６００   高さ １５   開口面積 ５９ｃ㎡   設計価格 \5,330-  税込価格 \5,863-  フィルター付きの商品は品番が変ります。ＴＨ－４２◆－１５　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4 フィルターについての説明はこちらから  フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)です。  角穴床吹出口TH421図面　 　 　PDF(106kb) 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。

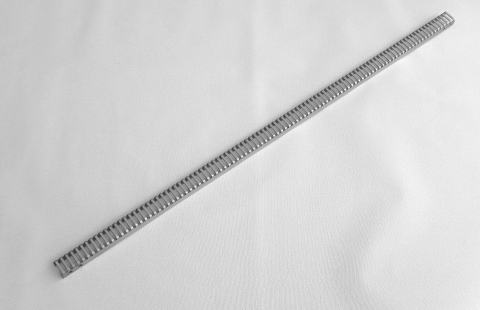

ＴＨ２２１-15 超細巾角穴床吹出口         ２５×８００×１５の超細巾タイプの床吹出口です。長さが８００mmになっています。    品番 ＴＨ２２１   巾 ２５   長さ ８００   高さ １５   開口面積 ３９ｃ㎡   設計価格 \5,100-   税込価格 \5,610-   フィルター付きの商品は品番が変ります。ＴＨ－２２◆－１５　 ◆の番号が変わります。ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 フィルターについての説明はこちらから   フィルターの設計価格は\420-（税込\462-）　です。 超細巾角穴床吹出口TH221図面　 　 　PDF(87kb) 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＯＫタイプ(和室用）
和室用の床吹出口です。標準的な畳みの厚み１寸８分(55mm）になっています。
ＯＫ４５１-55 和室用丸穴床吹出口        ４０×６００×５５　の和室用床吹出口です。高さが１寸８分（５５mm）になって標準的な畳みと同じ高さになっています。    品番 ＯＫ４５１   巾 ４０   長さ ６００   高さ ５５   開口面積 ５４ｃ㎡   設計価格 \6,720-   税込価格 \7,392-  フィルター付きの商品は品番が変ります。ＯＫ－４５◆－５５　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　 フィルターについての説明はこちらから  フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)です。   床吹出口OK451図面　 　　　　　 　　PDF(104kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＯＫ４９１-55 和室用角穴床吹出口       ４０×６００×５５　の和室用床吹出口です。高さが１寸８分になって標準的な畳みと同じ高さになっています。 基本的な仕様はＯＫ４５１と同じです。パンチングの穴が角穴になっています。    品番 ＯＫ４９１   巾 ４０   長さ ６００   高さ ５５   開口面積 ５９ｃ㎡   設計価格 \6,720-   税込価格 \7,392-         フィルター付きの商品は品番が変ります。ＯＫ－４９◆－５５　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　金網付=5 フィルターについての説明はこちらから フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)です。  床吹出口OK491図面　 　　　　　 　　PDF(104kb) 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＫＯタイプ(風量調整）
ガラリに風量が調整出来る機能を付けました。
ＫＯ６７１-15(12) 標準型風量調整型丸穴床吹出口  床厚15mm対応品    床厚12mm対応品         ７４×６００×１５の風量調整機能付きの床吹出口です。風量調整機能付きで温風床暖房（冷房）の時の風量調整に便利です。ただし若干の遊びがあり吹出口を全閉しても完全に空気の流れを止めることはできません。     品番 ＯＫ６７１   巾 ７４   長さ ６００   高さ １５   開口面積 １１８ｃ㎡   設計価格 \10,900-   税込価格 \11,990-       左写真 開いているとき。風速計が吹き出し風速1.4m/sを示しています。      左写真 閉じているとき。風速計が吹き出し風速0m/sを示しています。 ※写真は床暖房システム製造会社様の特別仕様でロゴが入っています。（販売商品にはロゴは入っていません   床厚12mm対応品があります。　KO671-12mm  フィルター付きの商品は品番が変ります。ＫＯ－６７◆－□□　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　 フィルターについての説明はこちらから  フィルターの設計価格は\580-（税込\630-）です。 樹脂網|\300-　(税込\330-)　 風量調整床吹出口KO671図面　 　 PDF(221kb） 床吹出口取扱説明書　　　　　　 　　PDF（858kb）   ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＫＯ４７１-15 細型風量調整型丸穴床吹出口         ４０×６００×１５の風量調整機能付きの床吹出口です。風量調整機能付きで温風床暖房（冷房）の時の風量調整に便利です。ただし若干の遊びがあり吹出口を全閉しても完全に空気の流れを止めることはできません。     品番 ＯＫ４７１   巾 ４０   長さ ６００   高さ １５   開口面積 ５３ｃ㎡   設計価格 \10,400-   税込価格 \11,440-            ガラリを床から外したときに、内側のガラリが脱落しないように爪が付いています。  フィルター付きの商品は品番が変ります。ＫＯ－４７◆－１５　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　 フィルターについての説明はこちらから フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)です。  風量調整床吹出口KO４71図面　 　 PDF(221kb） 床吹出口取扱説明書　　　　　　 　　PDF（858kb）   ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＦＢタイプ(ツバ付き）
ツバがついており、床の仕上げ材の上からかぶせる構造で開口作業が楽に行えます。

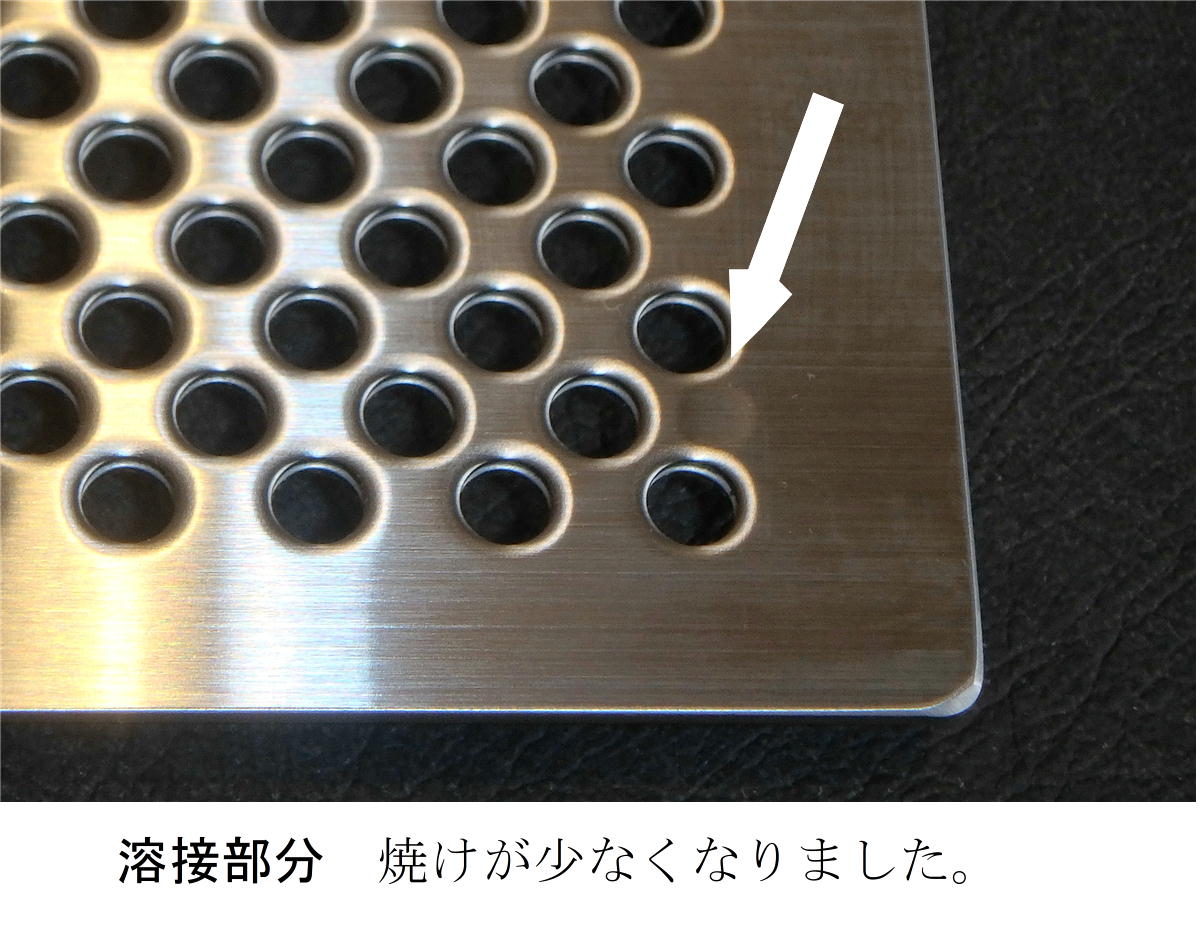

ＦＢ６F１-12 ツバ付丸穴床吹出口         ８４×６１０×１２（全高１４ｍｍ）のツバ付きの床吹出口です。２重構造になっており床仕上げ材にかぶせることにより開口作業が楽に行えます。ＣＦシート、複合フロア等の材料の現場におすすめです。 ※表面にスポット溶接跡があります。ご了承の上ご注文下さい。    品番 ＦＢ６Ｆ１   巾 ※８４（本体）   長さ ※６１０ （本体）  高さ ※１３．５(本体）   開口面積 １４５ｃ㎡   設計価格 \12,000-   税込価格 \13,200-        FB6F1の床材厚は12mmです。 ※必ず受け材が必要です。必ず取り扱い説明書をご覧いただきご採用下さい。  板厚が12mm以上の場合は薄ベニア等でパッキンして下さい。　 必ず床ガラリの下に受け材が必要です。  簡易フィルターまたは金網の装着が可能です。 フィルター付きの商品は品番が変ります。ＦＢ－６Ｆ◆－１２　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　金網付=5 フィルターについての説明はこちらから  フィルターの設計価格は\580-（税込\630-）です。 樹脂網|\300-　(税込\330-)　金網\1880-(税込2068-) ＦＢ６F１ツバ付き吹出口図面　 　 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＦＢ３F１-12 ツバ付丸穴床吹出口         ８４×３１０×１２（全高１３．５ｍｍ）のツバ付きの床吹出口です。２重構造になっており床仕上げ材にかぶせることにより開口作業が楽に行えます。ＣＦシート、複合フロア等の材料の現場におすすめです。 ※表面にスポット溶接跡があります。ご了承の上ご注文下さい。    品番 ＦＢ３F１   巾 ※８４（本体）   長さ ※３１０ （本体）  高さ ※１３．５(本体）   開口面積 ７２ｃ㎡   設計価格 \8,580-   税込価格 \9,438-       FB３F1の床材厚は12mmです。 ※必ず受け材が必要です。必ず取り扱い説明書をご覧いただきご採用下さい。   板厚が12mm以上の場合は薄ベニア等でパッキンして下さい。　 必ず床ガラリの下に受け材が必要です。  簡易フィルターまたは金網の装着が可能です。 フィルター付きの商品は品番が変ります。ＦＢ－３F◆－１２　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　金網付=5 フィルターについての説明はこちらから  フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)　金網\950-(税込1045-)　です。 ＦＢ３F１ツバ付き吹出口図面　 　 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＦＢ4F１-12 ツバ付丸穴床吹出口         ５０×６１０×１２（全高１３．５ｍｍ）のツバ付きの床吹出口です。２重構造になっており床仕上げ材にかぶせることにより開口作業が楽に行えます。ＣＦシート、複合フロア等の材料の現場におすすめです。 ※表面にスポット溶接跡があります。ご了承の上ご注文下さい。        品番 ＦＢ4F１   巾 ※50（本体）   長さ ※610 （本体）  高さ ※13.5(本体）   開口面積 ７３ｃ㎡   設計価格 \10,900-   税込価格 \11,990-       FB4F1の床材厚は12mmです。 ※必ず受け材が必要です。必ず取り扱い説明書をご覧いただきご採用下さい。  板厚が12mm以上の場合は薄ベニア等でパッキンして下さい。　 必ず床ガラリの下に受け材が必要です。  フィルター付きの商品は品番が変ります。ＦＢ－4F◆－１２　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　 フィルターについての説明はこちらから  フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)です。  ＦＢ4F１ツバ付き吹出口図面　 　 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＦＢ６G１-12　 ツバ付風量調整丸穴床吹出口       ８4×６1０×１２（全高13.5ｍｍ）のツバ付きの床吹出口に風量調整機能がついております。２重構造になっており床仕上げ材にかぶせることにより開口作業が楽に行えます。ＣＦシート、複合フロア等の材料の現場におすすめです。    品番 ＦＢ６Ｇ１   巾 ※８４（本体）   長さ ※６１０ （本体）  高さ ※１３．５(本体）   開口面積 １４５ｃ㎡   設計価格 \17，800-   税込価格 \19,580-       FB6Ｇ1の床材厚は12mmです。 ※必ず受け材が必要です。必ず取り扱い説明書をご覧いただきご採用下さい。       ※表面にスポット溶接跡があります。ご了承の上ご注文下さい。  板厚が12mm以上の場合は薄ベニア等でパッキンして下さい。　 必ず床ガラリの下に受け材が必要です。  フィルター付きの商品は品番が変ります。ＦＢ－６Ｇ◆－１２　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　 フィルターについての説明はこちらから フィルターの設計価格は\580-（税込\630-）です。 樹脂網|\300-　(税込\330-)　金網\1880-(税込2068-) ＦＢ６Ｇ１ツバ付き角穴吹出口図面　 　PDF(335kb）　 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＰＰシリーズ(4mm丸穴）
パンチングの穴を4mm丸穴としました。穴が小さく細かくなるのでより美しく仕上がっています。

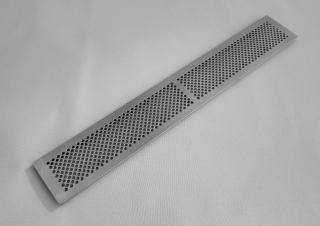

ＰＰ６４１－１５ 標準型小丸穴床吹出口         ７４×６００×１５の通常タイプの4mm丸穴床吹出口です。使いやすい巾と長さです。基本的な仕様は丸穴のZY601と同じです。パンチングの穴が小さいため美しく仕上がっています。    品番 ＰＰ６４１   巾 ７４   長さ ６００   高さ １５   開口面積 １１８ｃ㎡   設計価格 \6,670-   税込価格 \7,337-   フィルター付きの商品は品番が変ります。ＰＰ－６４◆－１５　 ◆の番号が変わります。ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 フィルターについての説明はこちらから  フィルターの設計価格は\580-（税込\630-）です。 樹脂網|\300-　(税込\330-)　金網\1880-(税込2068-)。  床吹出口PP641図面　　 　　　　 　　PDF(３８３kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＰＰ４４１-15 細巾型小丸穴床吹出口         ４0×６００×１５の細巾タイプの4mm丸穴床吹出口です。使いやすい巾と長さです。基本的な仕様は丸穴のZY401と同じです。パンチングの穴が小さいため美しく仕上がっています。    品番 ＰＰ４４１   巾 ４０   長さ ６００   高さ １５   開口面積 ６０ｃ㎡   設計価格 \6,000-   税込価格 \6,600-   フィルター付きの商品は品番が変ります。ＰＰ－４４◆－１５　 ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 樹脂網=4　 フィルターについての説明はこちらから フィルターの設計価格は\470-（税込\517-）です。 樹脂網|\250-　(税込\275-)です。   床吹出口PP441図面　　 　　　　 　　PDF(227kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
ＰＰ2４１-15 超細巾型小丸穴床吹出口         ２５×8００×１５の超細巾タイプの4mm丸穴床吹出口です。基本的な仕様は角穴のＴＨ２４１と同じです。パンチングの穴が小さいため美しく仕上がっています。    品番 ＰＰ２４１   巾 ２５   長さ ８００   高さ １５   開口面積 ３５ｃ㎡   設計価格 \5,100-   税込価格 \5,610-   フィルター付きの商品は品番が変ります。ＰＰ－２４１◆－１５　 ◆の番号が変わります。ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 フィルターについての説明はこちらから    フィルターの設計価格は\420-（税込\462-）　です。  床吹出口PP241図面　　 　　　　 　　PDF(153kb）  床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る  ※写真をクリックして頂くと大きな写真でご覧いただけます。
メッキ鋼板塗装ＷＥタイプ
ボンデ鋼板に焼き付け塗装で仕上げた製品です。リーズナブルな価格が魅力です。
ＷＥ６１１-12　 ツバ付標準型小判長穴       メッキ鋼板塗装品の８４×６００の通常タイプのツバ付き小判穴の床吹出口です。使いやすい巾と長さです。小判穴を分割することによって強度にも配慮しています。    品番 ＷＥ６１１   巾 ※８４（本体）   長さ ※６００ （本体）  高さ ※１３(本体）   開口面積 １１９ｃ㎡   設計価格 \6,400-   税込価格 \7,040-      ※開口寸法が６０１や６７１と異なります。 WE611の床材厚は12mmです。 開口寸法は74×590です。 ※必ず受け材が必要です。必ず取り扱い説明書をご覧いただきご採用下さい。  板厚が12mm以上の場合は薄ベニア等でパッキンして下さい。　 必ず床ガラリの下に受け材が必要です。  フィルター付きの商品は品番が変ります。ＷＥ－６１◆－１２　 ◆の番号が変わります。ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 フィルターについての説明はこちらから    フィルターの設計価格は\580-（税込\630-）　です。 吹出口WE611図面　 　PDF(182kb）　 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る
ＷＥ４１１-12　 ツバ付細巾型小判長穴       メッキ鋼板塗装品の５０×６００の細型タイプのツバ付き小判穴床吹出口です。通常の約半分の巾です。洗面所、トイレなど狭い部屋に設置します。またガラリをシャープに見せたいときにもお勧めです。    品番 ＷＥ-４１１   巾 ※５０（本体）   長さ ※６００ （本体）  高さ ※１４(本体）   開口面積 ５４ｃ㎡   設計価格 \5,500-   税込価格 \6,050-      ※開口寸法が４０１や４７１と異なります。 WE411の床材厚は12mmです。 開口寸法は40×590です。 必ず取り扱い説明書をご覧いただきご採用下さい。  板厚が12mm以上の場合は薄ベニア等でパッキンして下さい。　 必ず床ガラリの下に受け材が必要です。  フィルター付きの商品は品番が変ります。ＷＥ－４１◆－１２　 ◆の番号が変わります。ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 フィルターについての説明はこちらから   フィルターの設計価格は\470-（税込\517-）　です。 吹出口WE411図面　 　PDF(145kb）　 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る
ＷＥ６８１-12　 ツバ付標準型丸穴       メッキ鋼板塗装品の８４×６００の通常タイプのツバ付き5mm丸の床吹出口です。使いやすい巾と長さです。穴の配置を工夫して開口面積が増えています。(当店製品と比べて。）    品番 ＷＥ-６８１   巾 ※８４（本体）   長さ ※６００ （本体）  高さ ※１３(本体）   開口面積 １40ｃ㎡   設計価格 \7,400-   税込価格 \8,140-      ※開口寸法が６０１や６７１と異なります。 WE681の床材厚は12mmです。 開口寸法は74×590です。 ※必ず受け材が必要です。必ず取り扱い説明書をご覧いただきご採用下さい。  板厚が12mm以上の場合は薄ベニア等でパッキンして下さい。　 必ず床ガラリの下に受け材が必要です。  フィルター付きの商品は品番が変ります。ＷＥ－６８◆－１２　 ◆の番号が変わります。ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 フィルターについての説明はこちらから    フィルターの設計価格は\580-（税込\630-）　です。 吹出口WE681図面　 　　 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る
ＷＥ４8１-12　 ツバ付細巾型小判長穴       メッキ鋼板塗装品の５０×６００の細型タイプのツバ付き丸穴の床吹出口です。通常の約半分の巾です。洗面所、トイレなど狭い部屋に設置します。またガラリをシャープに見せたいときにもお勧めです。穴の配置を工夫して開口面積が増えています。(当店製品と比べて。）    品番 ＷＥ－４８１  巾 ※５０（本体）   長さ ※６００ （本体）  高さ ※１４(本体）   開口面積 ５４ｃ㎡   設計価格 \6,600-   税込価格 \7,260-      ※開口寸法が４０１や４７１と異なります。 WE481の床材厚は12mmです。 開口寸法は40×590です。 必ず取り扱い説明書をご覧いただきご採用下さい。  板厚が12mm以上の場合は薄ベニア等でパッキンして下さい。　 必ず床ガラリの下に受け材が必要です。  フィルター付きの商品は品番が変ります。ＷＥ－４８◆－１２　 ◆の番号が変わります。ﾌｨﾙﾀｰ無=1　ﾌｨﾙﾀｰ白=2　ﾌｨﾙﾀｰ黒=3 フィルターについての説明はこちらから  フィルターの設計価格は\470-（税込\517-）　です。 吹出口WE481図面　 　 床吹出口取扱説明書　　　　　　 　　PDF（858kb）  ページの上部へ戻る
